中國河南省四通鍋爐有限公司新型DZL系列生物質鏈條爐排蒸汽鍋爐詳細介紹
一、適用燃料
本產品采用鏈條爐排，適用燃料為成型顆粒燃料，可加少量木條、木塊，也可與煤混燒。
二、結構特點
（1）采用拱型管板與螺紋煙管組成鍋筒，使鍋筒由準鋼性體變?yōu)闇?zhǔn)彈性體結構，取消了管板區的拉撐件，減少了應力。管板內煙管由兩回程改為單回程，解決了管板裂紋的難題。
（2）鍋筒下部由于布置了上升管排，消除了鍋筒底部的死水區，使泥渣不易沉積，鍋筒高溫區能得到良好的冷卻，預防了鍋筒下部鼓包。
（3）采用高效傳熱螺紋煙管，獲得了強化傳熱效果，達到鍋爐升溫、升壓快的特點，提高了鍋爐的熱效率。
（4）結構緊湊，與同類型鍋爐比較，外形尺寸小，節省鍋爐房基建投資。
（5）運行穩定、調整方便、出力足。
（6）采用螺紋煙管強化傳熱，提高了傳熱系數和熱效率，由于煙氣在管內有擾動作用。煙管內不易積灰，起到自清掃的作用。
（7）爐膛內的八字墻、出口煙窗部分均有一定降塵作用。使鍋爐的原始排塵濃度控制在標準以下，保證了鍋爐煙塵排放達到國家環保規定的指標。
（8）獨特的雙層二次風設計，改善了生物質燃料著火條件，采用了獨立風室，達到了合理布風，使?fàn)t膛內形成一個有利于燃燒的空氣動力場，使得燃燒溫度高、燃燒效率高。
三、性能特點
（1）可實現模擬控速燃燒，不會產生爆燃；
（2）通過調整控速二次風量，可控制燃燒引燃速度；
（3）前后拱布置二次風，保證顆粒分解后的飛灰二次燃燒，燃燒效率高；
（4）采用鱗片式鏈條爐排，機械化進料。進料均勻，燃燒穩定，控制方便，具備不宜回火，機械清灰方便。

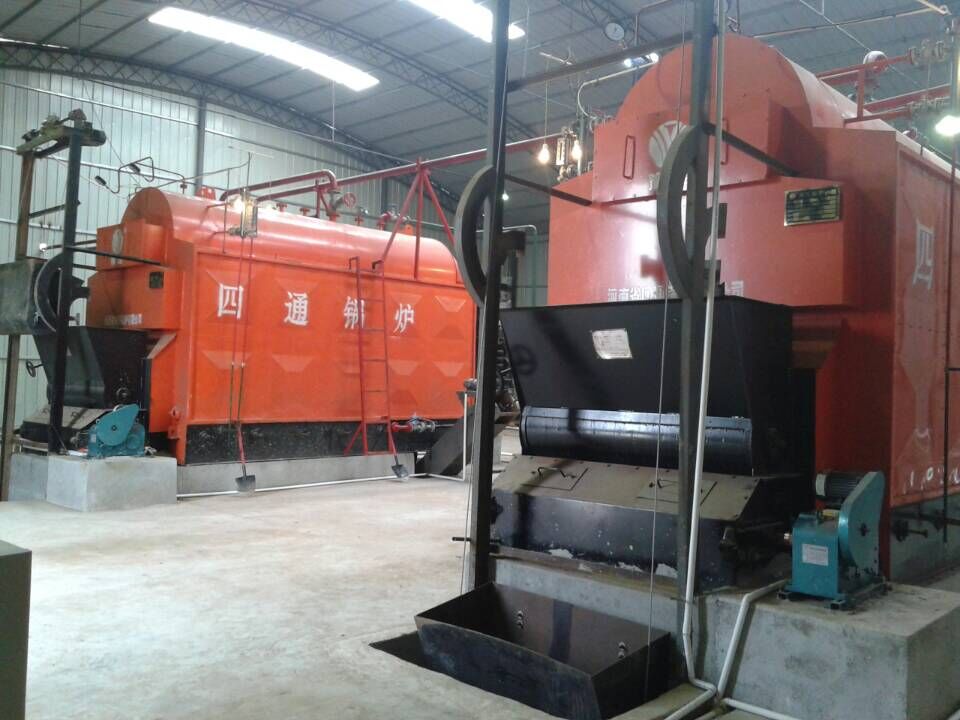

DZL臥式鏈條生物質蒸汽鍋爐鍋爐房現場圖片展示
DZL型鏈條爐排鍋爐，是一種臥式三回程水火管混合式鍋爐，在鍋筒內布置一束螺紋煙管。爐膛左右二側裝有光管水冷墻。采用輕型鏈條爐排實現機械加煤，配有鼓風機、引風機進行機械通風，并裝有刮板式出渣機實現自動出渣。該爐前后拱采用新型的節能技術爐拱。燃料自煤斗落到爐排上，進入爐膛燃燒后，火焰經過后拱折射向上通過本體兩側燃燼室折向轉到前煙箱，再由前煙箱折回鍋內管束，通過后煙箱進入省煤器，然后由引風機抽引通過煙道至煙囪排向大氣。
性能特點：
1.鍋爐型式為臥式快裝水火管鍋爐、工質自然循環。
該鍋爐換熱系統由鍋筒、左右集箱、水冷壁組成，主要受熱面有爐膛水冷壁，部分鍋筒和鍋筒內對流管束。
本產品出廠時由五大部分組成：鍋爐主體、煙風道、省煤器、除塵器、管路系統。其中前四部分已在廠內制造完畢，運輸至安裝現場進行組裝即可，可大大縮短安裝周期，并可保證產品安裝質量。
2 .設計性能先進：
該鍋爐主要受熱面管采用20#低中壓鍋爐用無縫鋼管制成，鍋筒采用鍋爐專用鋼板制成。左右集箱采用無縫鋼管制成。
3.鍋爐爐拱采用耐火混凝土搗制而成。后拱低而長，因此燃燒良好，兩翼煙道和側墻磚采用耐火材料燒結磚。鍋爐前墻、后墻采用通用耐火磚。
4.爐排配風合理，燃燒室較大，煤種適用性強。適應各類煙煤或無煙煤、混合煤。燃燒充分。由于高溫?zé)煔馐紫冗M(jìn)入沉降室，再由兩側進入兩翼煙道、前煙箱，因而消煙除塵效果好。
5.水循環簡單，受壓部件結構合理，在保證水質的情下，完全可以安全運行。
6.燃燒設備為快裝爐排，燃燒設備在廠內制造安裝完畢，運輸至工地后直接安裝在地基上即可。具有結構合理、緊湊，鋼材耗量低，使鍋爐性能、重量、結構尺寸與國內同容量產品相比具有明顯的先進性。
鍋爐的工作過程：
顆粒大致均勻的煤塊由自動上煤機投落在煤斗內，在鏈條爐排的轉動下進入前拱進行預熱區。在著火區燃盡后落入渣池。爐膛燃燒產生的高溫?zé)煔庥晒翱谠趦梢頍煹老虏窟M(jìn)入爐膛后部，再由兩翼煙道進行換熱，向前流經前煙箱，進入對流管束換熱后由鍋筒尾部進入省煤器、除塵器、通過引風機送入煙囪，排入大氣。
鍋爐給水由鍋爐給水泵完成，軟化水由給水管省煤器，然后進入鍋筒，再由下降管進入左右集箱。兩側水冷壁進行吸熱汽化產生蒸汽，蒸汽進入鍋筒內汽水分離器，經分離后由主汽閥進入需熱流程。

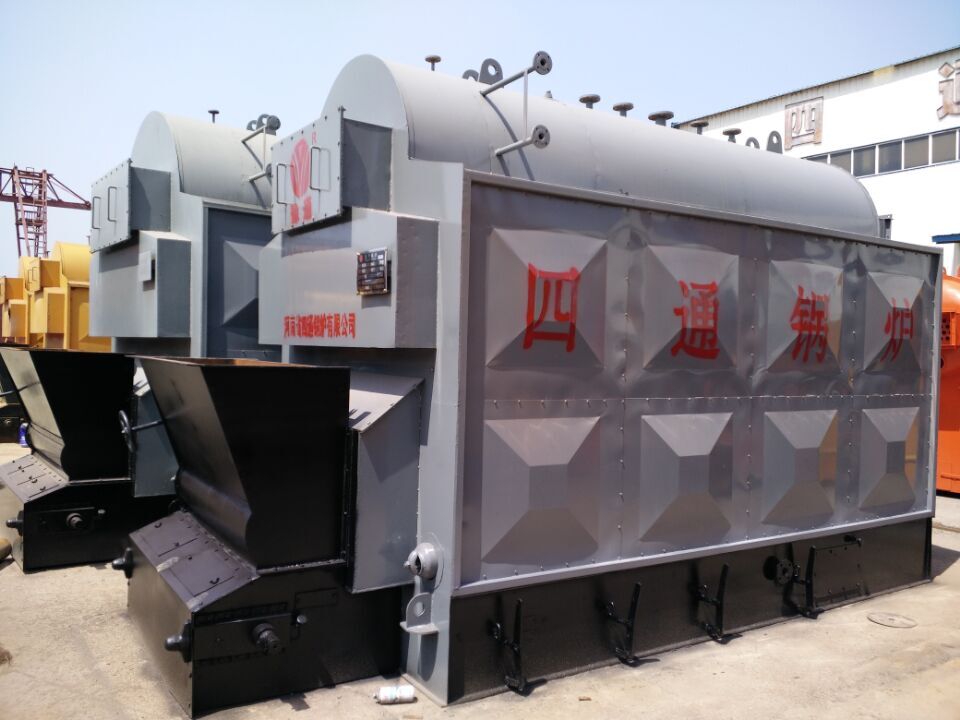

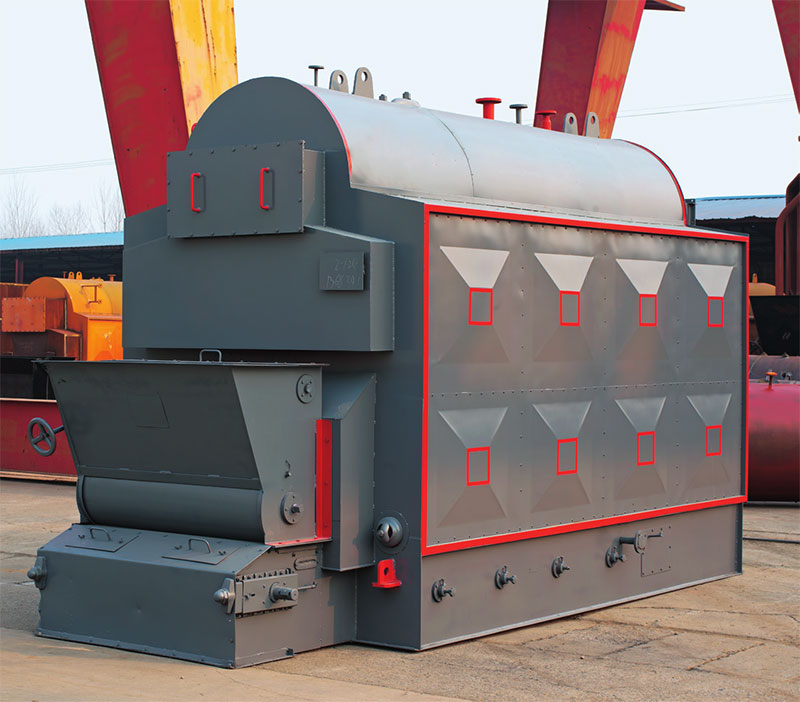

DZL臥式鏈條生物質蒸汽鍋爐成品區圖片展示

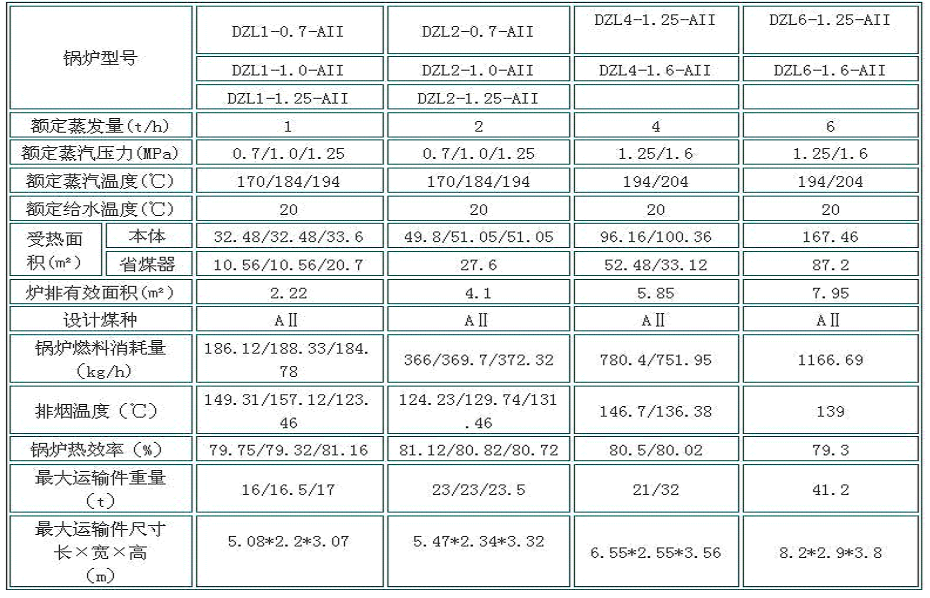

DZL型臥式自動鏈條生物質蒸汽鍋爐技術參數

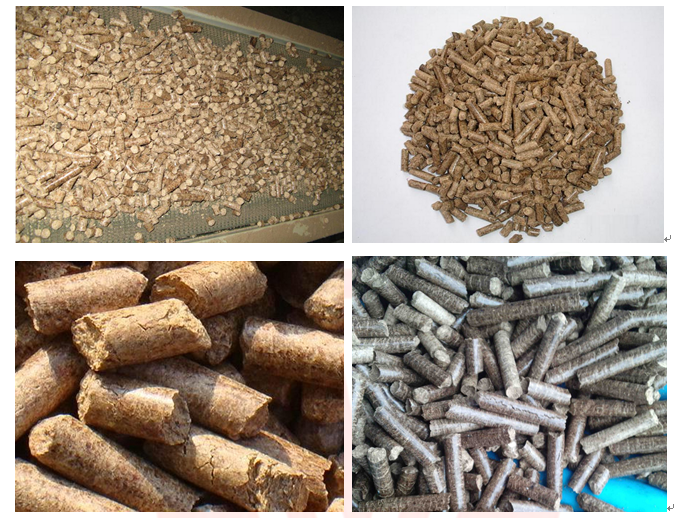

生物質成型燃料說明
生物質成型燃料（Biomass pellet or Biomass Moulding Fuel，簡稱“BMF”）是采用農林廢棄物（如秸稈、木屑、甘蔗渣等）作為原材料，經過粉碎、烘干、混合、擠壓等工藝流程，制成的成型（如顆粒狀、棒狀、塊狀等）燃料。主要用于替代傳統化石能源（煤、油、天然氣），在專門研制開發的生物質燃燒機中直接燃燒的一種新型清潔燃料。
1、生物質成型燃料BMF的成分構成
BMF由可燃質、無機物和水分組成，主要含有碳（C）、氫（H）、氧（O）及少量的氮（N）、硫（S）等元素，并含有灰分和水分。各種成分構成如下：
▲碳：BMF燃料屬于低碳燃料，含碳量少（約為45-50%%uFF09，尤其固定碳的含量低（約為16％），因此燃燒時碳排放低。
▲氫：BMF燃料含氫量多（約為5-8%%uFF09，揮發分高（大于70%%uFF09，因此燃燒特性好。
▲氧：BMF燃料含氧量高（約35-40%%uFF09。生物質燃料含氧量明顯地多于礦物質煤，它使得生物質燃料易于引燃。
▲硫：BMF燃料中含硫量少于0.08%%uFF0C環保特性好，燃燒時不必設置煙氣脫硫裝置。
▲灰分：BMF顆粒燃料采主要用高品質的木質類生物質作為原料，灰分含量較低，只有1.5-3%%u3002
2、生物質成型燃料BMF的熱值
生物質成型燃料BMF的熱值為15－19MJ/Kg，約2～3kgBMF替代1Kg燃料油或1立方天然氣。
3、生物質成型燃料BMF的特性
▲作為高品質的均質燃料，成型燃料在輸送、儲存、傳動和燃燒方面都可以自動控制，其方便程度可以與輕質燃油相媲美；
▲固體燃料，密度大，體積小，貯存安全方便，清潔干凈；
▲燃料揮發份高，著火容易，燃燒特性好，燃燼率高；
▲含硫量極低，僅為燃料油的1/20左右，不用采取任何脫硫脫硝措施即可達到環保要求；
▲含灰分低，常規除塵裝置即可滿足環保要求；
▲“0”排放：生物質燃燒排放的CO2與其在生長過程中吸收的CO2相同，且替代了化石能源，減少了凈排放，根據《京都議定書》機制，生物質燃料CO2為生態“0”排放。

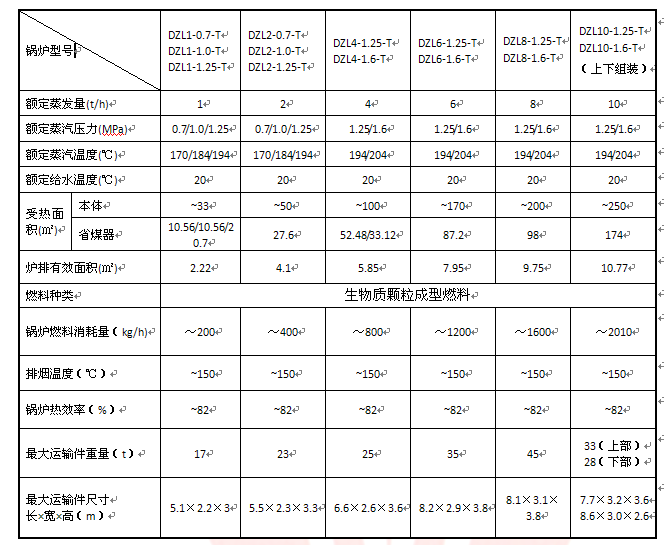

4、主要技術參數
